大泰電機使用說明書
發布時間： 2019/10/26 0:00:00
本手冊僅供專業安裝人員使用不得作為用戶使用手冊
嚴禁非專業人員安裝！安裝前請仔細閱讀本手冊
一.產品概述
感謝您選購大泰無刷電機，為了讓您輕松使用本產品，用戶使用本系列電機前，請您詳細閱讀本說明書，以便了解電機安裝及使用說明。本手冊主要介紹了電機功能特點，安裝使用方法，日常維護注意事項等。用戶在安裝使用過程中遇到任何問題請聯系我們.
大泰永磁無刷直流電機采用高磁能積的稀土永磁材料和電子換向技術，具有無碳刷，結構簡單，運行可靠，體積小，重量輕，損耗小，效率高，運行特性優良等特點。產品廣泛適用于電動三輪車，電動載客車，電動環衛車，低速汽車，電動觀光車，電動叉車，電動清掃車等車輛。
二.產品特點
具有傳統直流電機的優點，同時又取消了碳刷，滑環結構。
可以低速大功率運行，可以省去減速機直接驅動大的負載。
體積小，重量輕，扭矩大。
轉矩特性優異，中低速轉矩性能好，啟動扭矩大，啟動電流小。
無極調速，調速范圍廣，過載能力強。
軟啟軟停，制動性能好。
效率高，電機本身沒有勵磁損耗和碳刷損耗，消除了多級減速耗，綜合節電率可達10%-20%。
可靠性好，穩定性好，適應性強，維修與保養簡單。
耐顛簸震動，噪音低，振動小，運轉平滑，壽命長。
不產生火花，特別適合爆炸性場所。
結構設計合理，獨家車上可換霍爾結構，維修方便快捷。
三.產品種類
1.變檔電機系列
2.分體電機系列
3.汽車電機系列
4.連體電機系列
5.中置電機系列

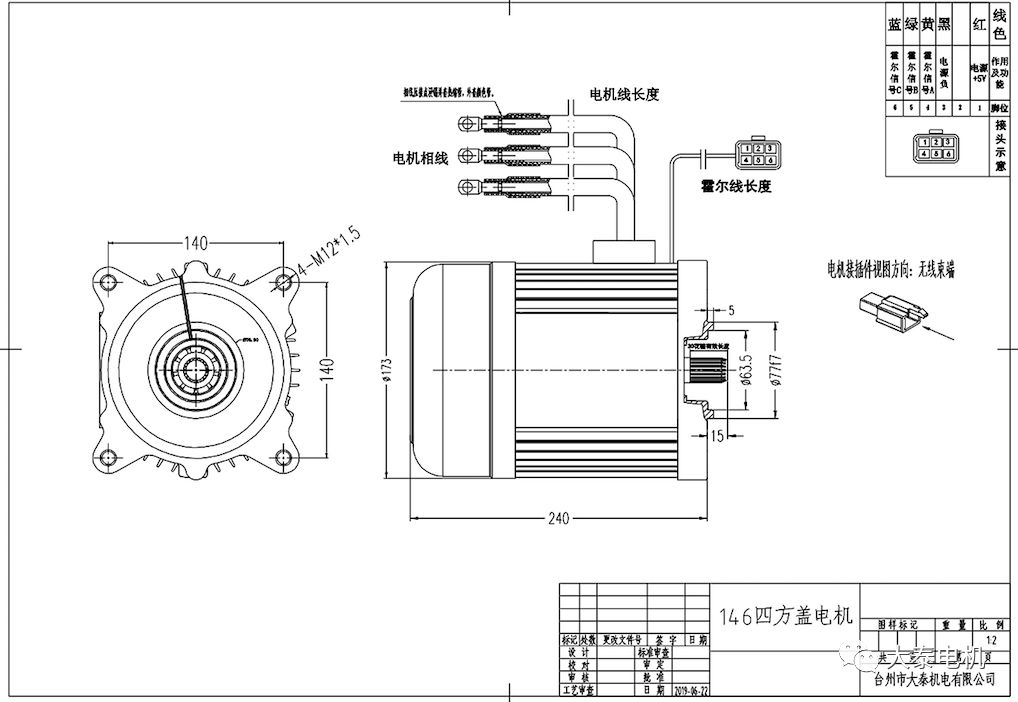

四.產品外形尺寸及參數

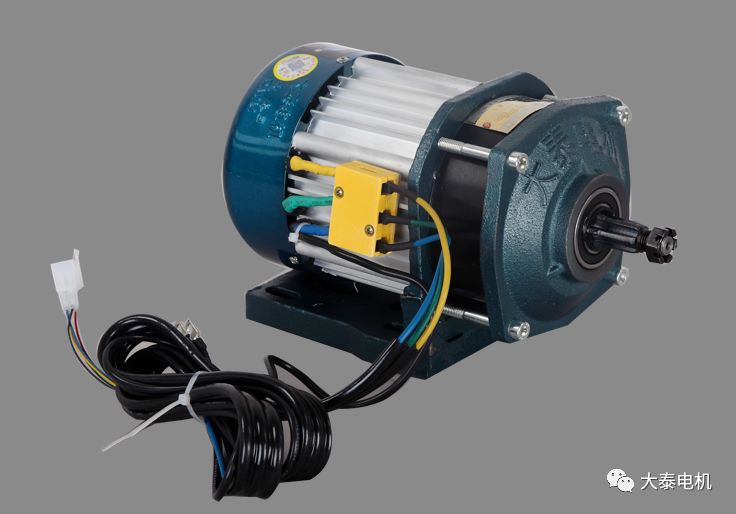

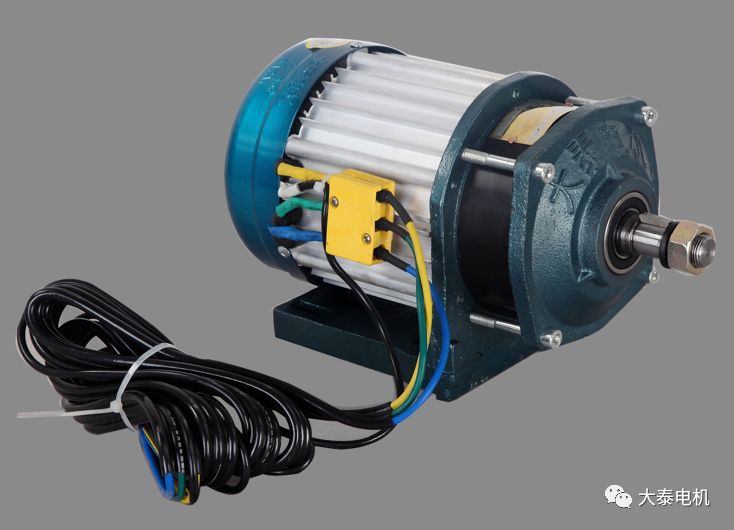

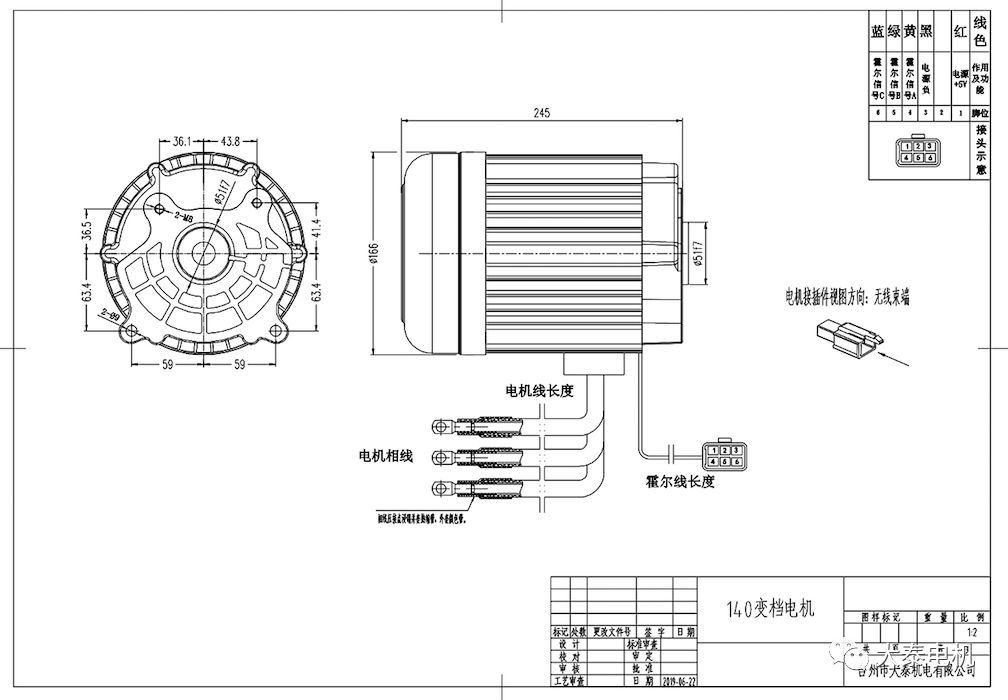

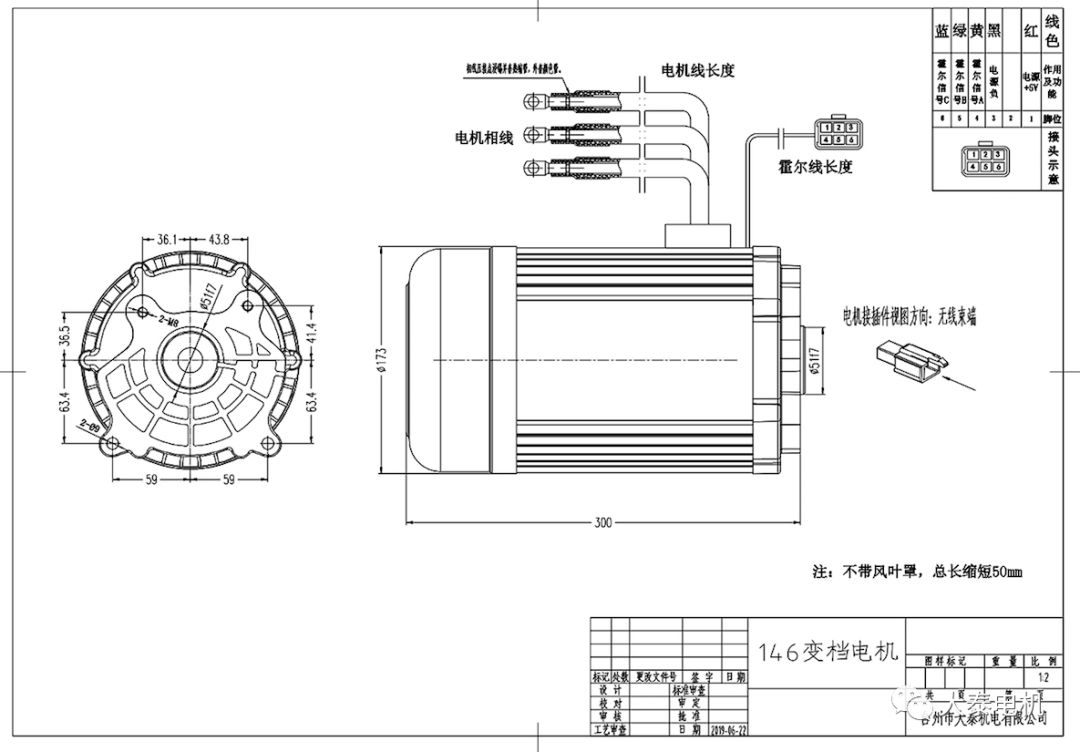

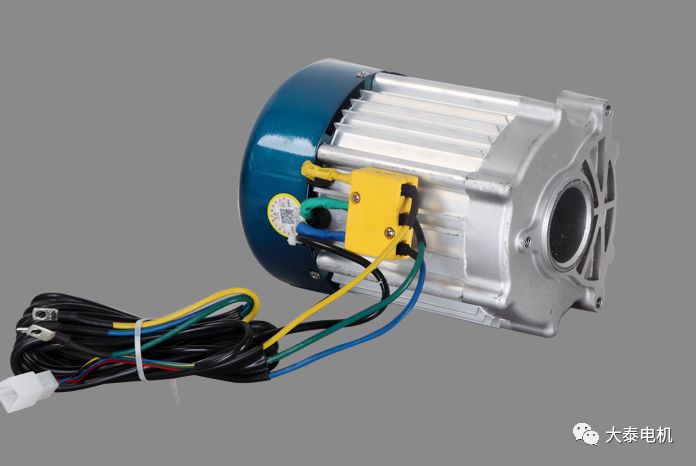

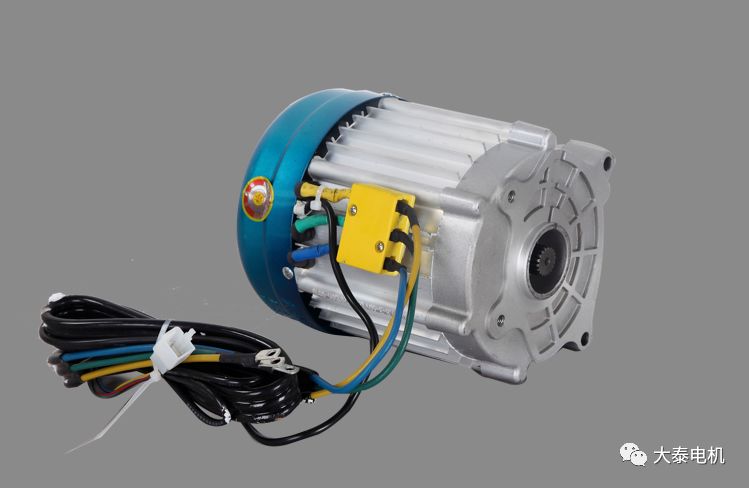

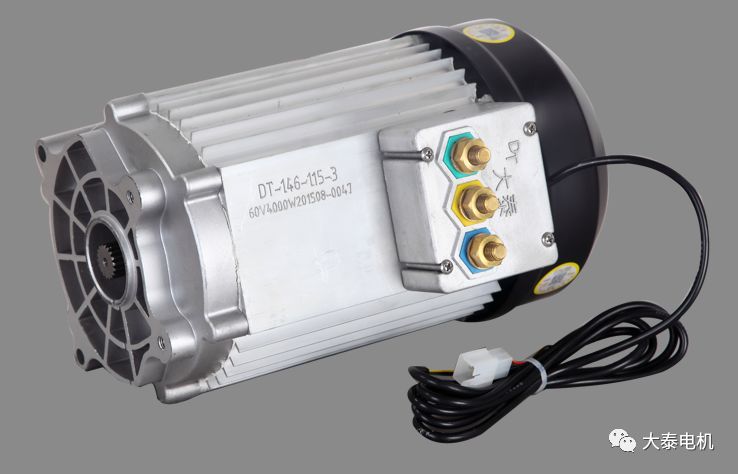

變檔電機系列
外型專利接口
外型專利接口

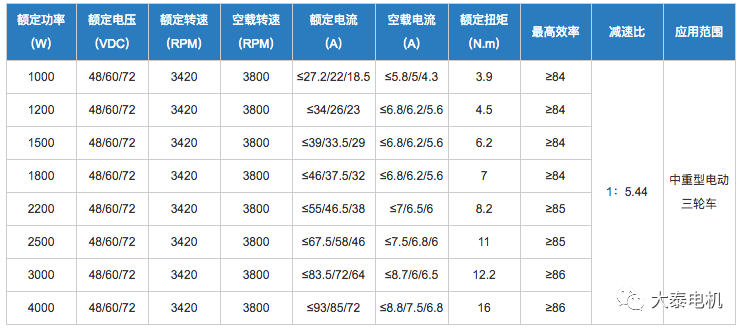

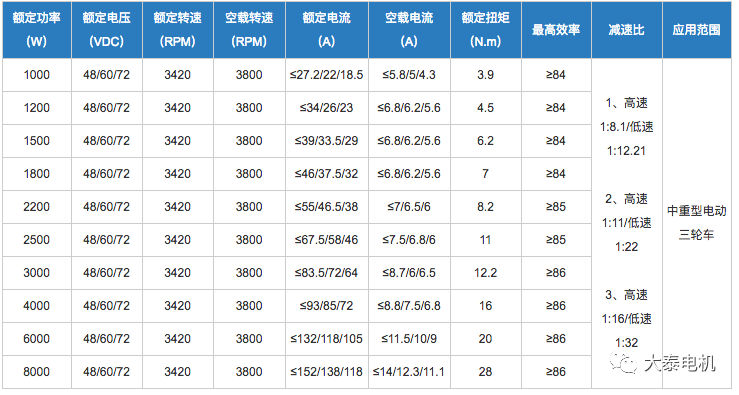

變檔電機參數

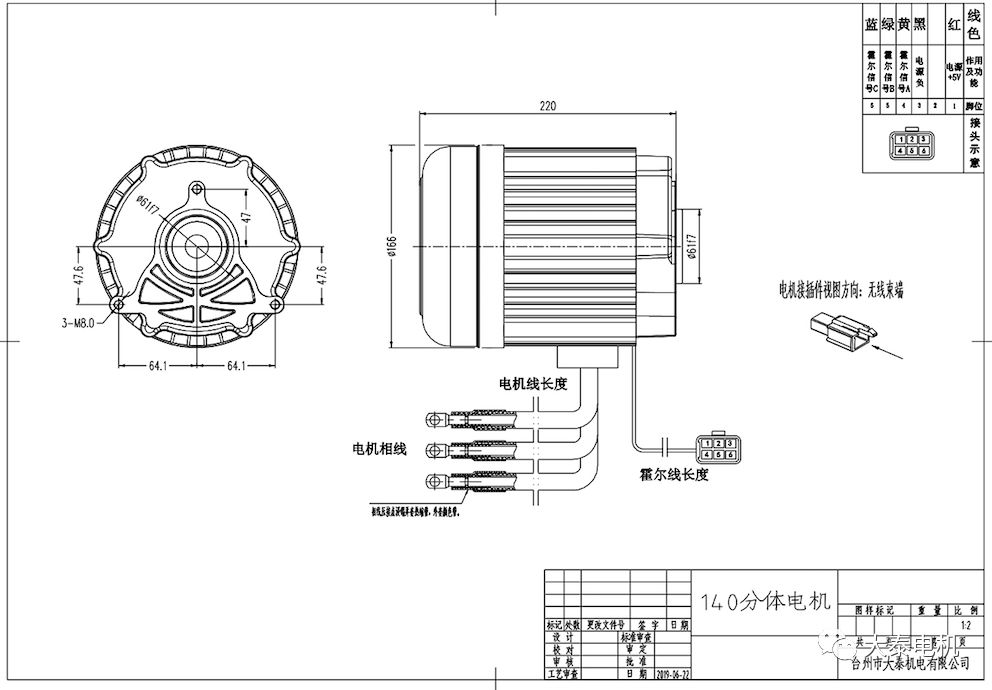

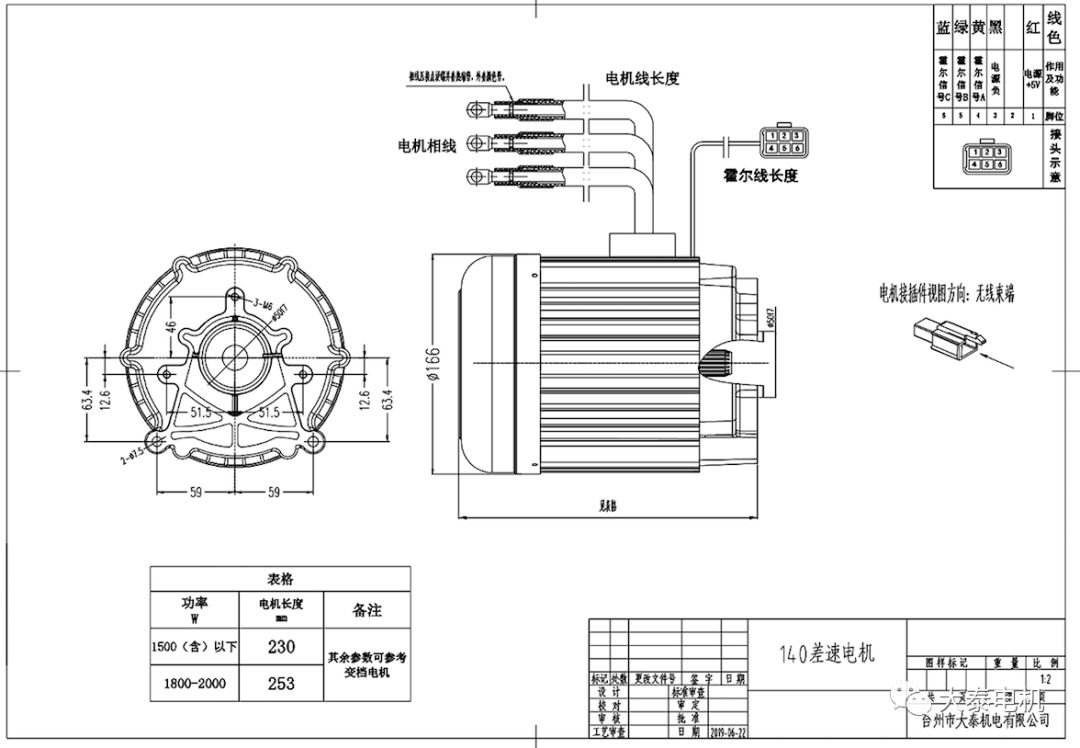

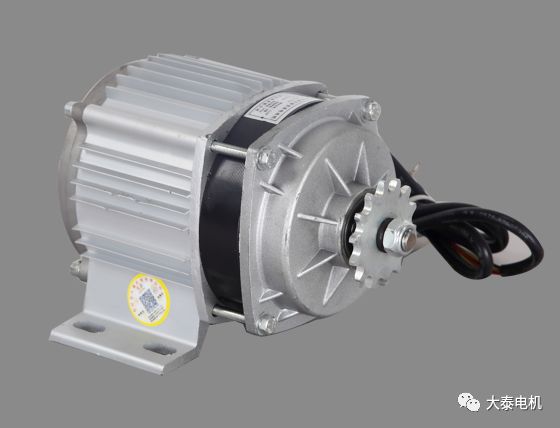

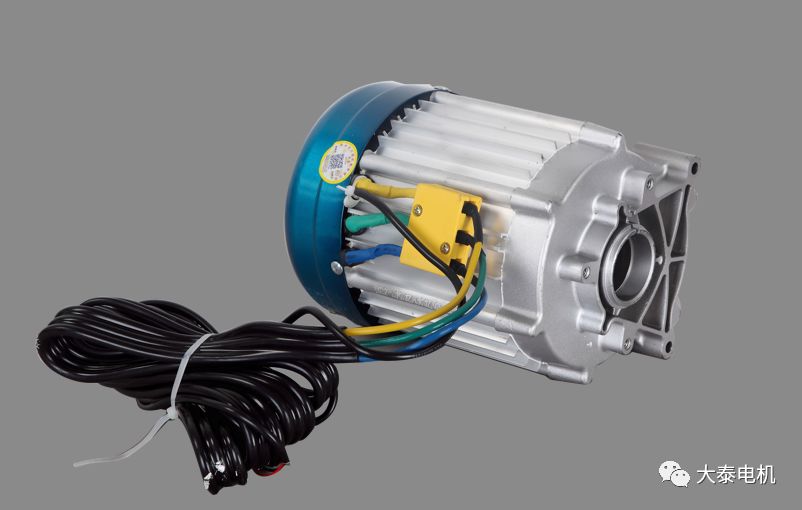

分體電機系列

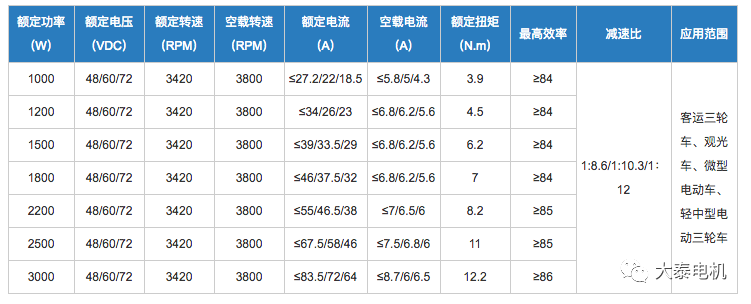

分體電機參數

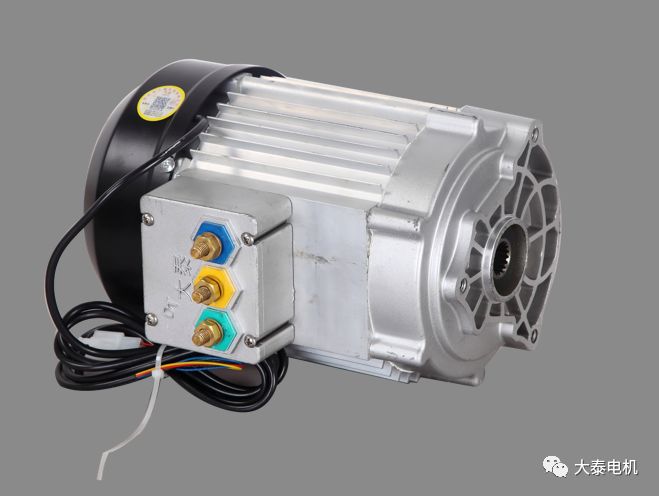

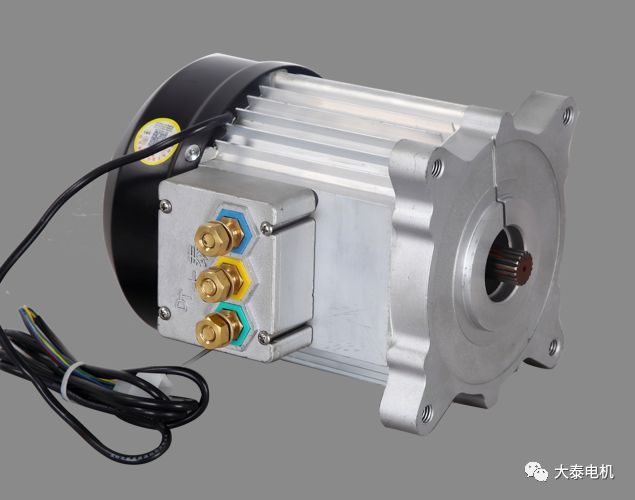

汽車電機系列

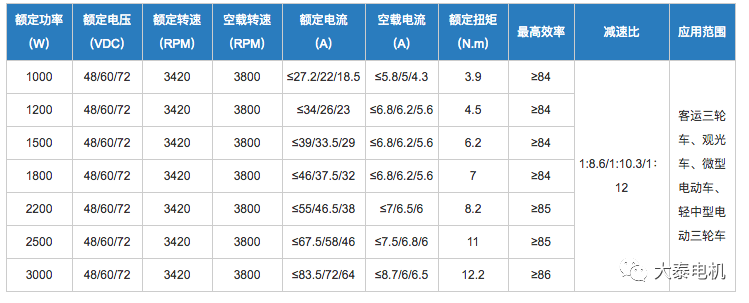

汽車電機參數
一體電機系列

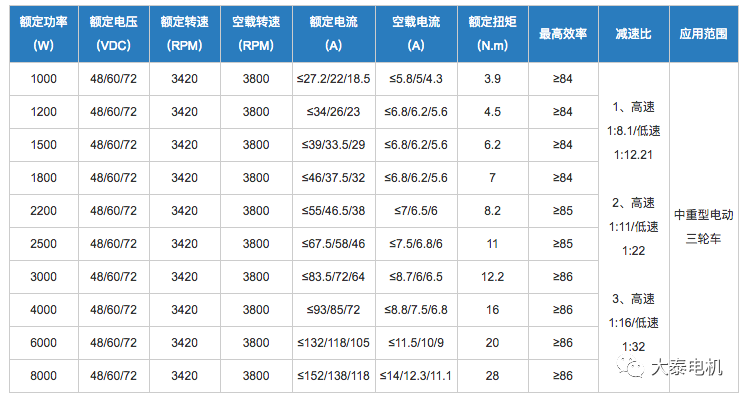

一體電機參數

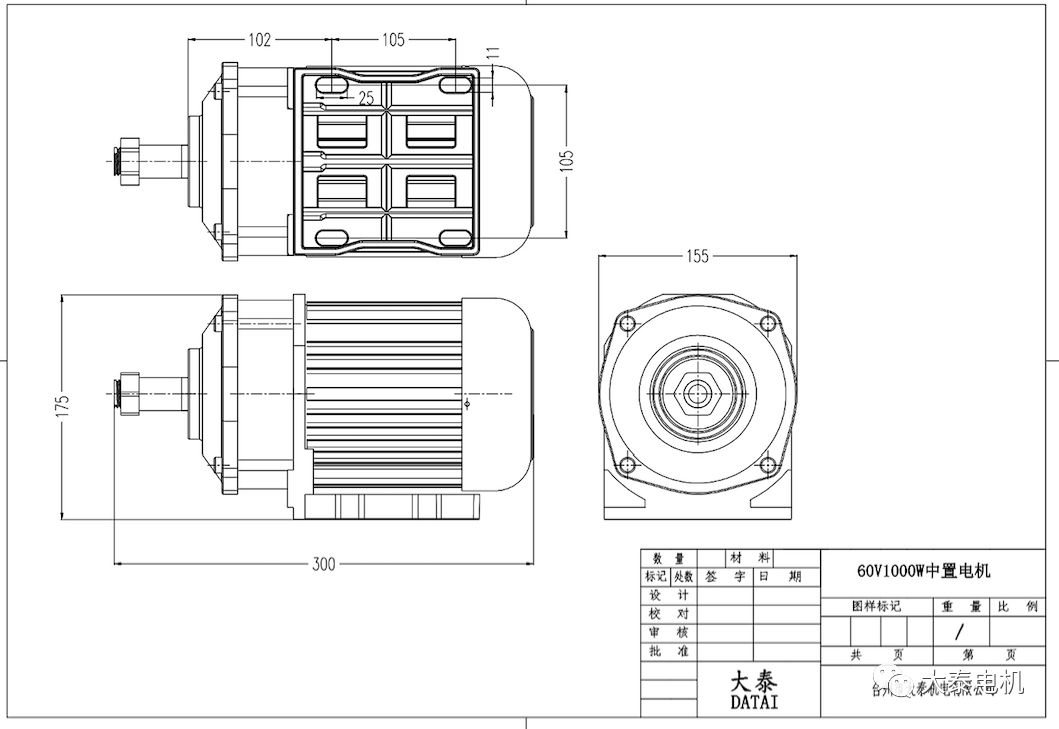

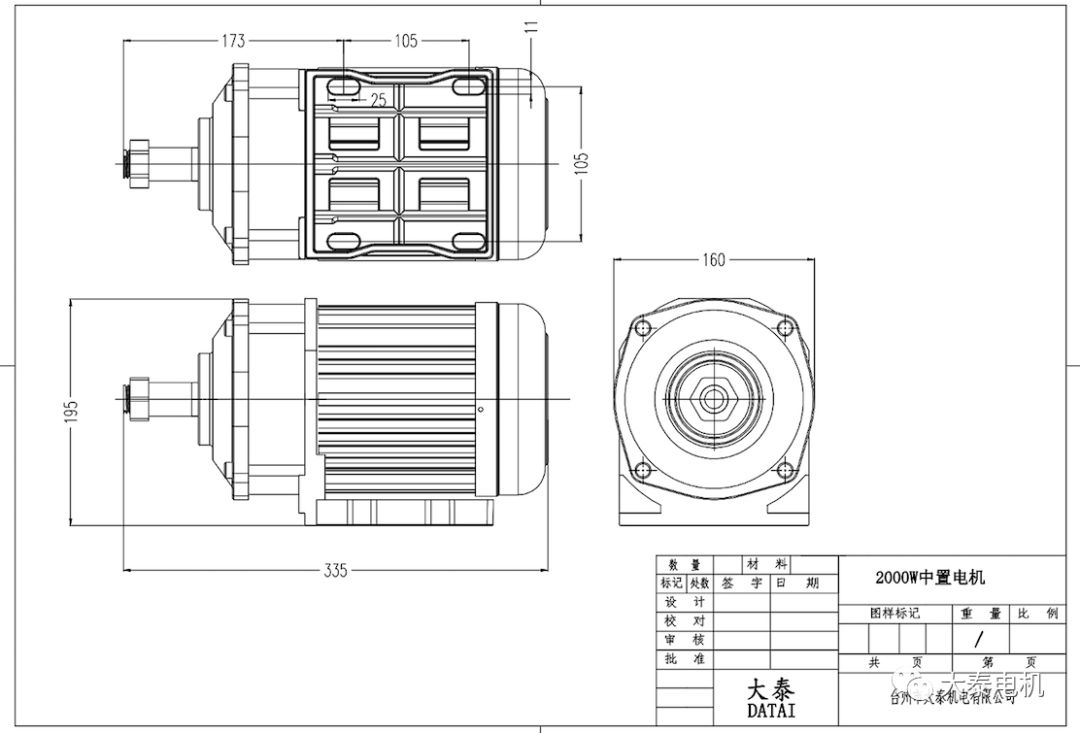

中置電機系列
中置電機參數
以上產品參數僅為參考
具體參數和尺寸以實物為準最終解釋權歸大泰
五.注意事項
1.電機相線和霍爾相線與控制器連接不能接錯，螺母需緊固不得有松動。
2.電機電壓和車輛電壓需一致，不得使用低于車輛電壓的電機使用安裝。
3.電機安裝位置需通風散熱，不得低于地面20cm.
4.電機與減速箱安裝螺絲需緊固，不得漏裝，螺絲用8.8級以上。
六.產品適用范圍
七.產品售后服務
八.常見故障和維修方法

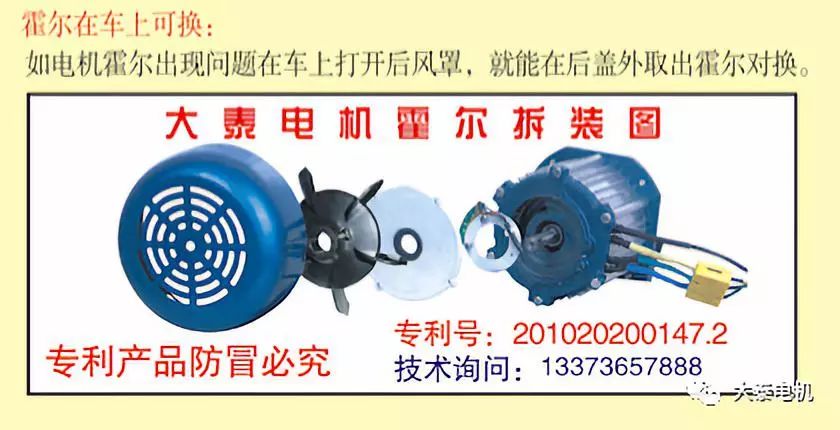

電機霍爾盤更換方法
打開電機用萬用表通斷檔位分別測試電機線，確保電機線通暢的話，更換霍爾盤。
九.儲存·運輸
倉庫保持通風，通光，通氣，無腐蝕性氣體，產品堆放離地，隔墻，防潮。
在運輸過程中要穩妥有序，禁止野蠻裝卸，防止跌落。
十. 包裝清單
電機 1臺
齒輪連接套 1只
三聯接線排 2只
電機安裝螺絲 1套（限連后橋成套購買）
附加產品（選購）

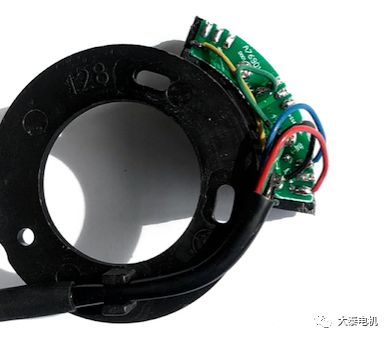

變檔2000W以下霍爾盤

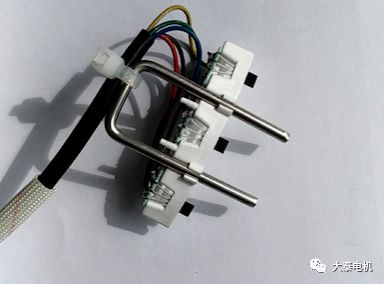

中置電機霍爾盤

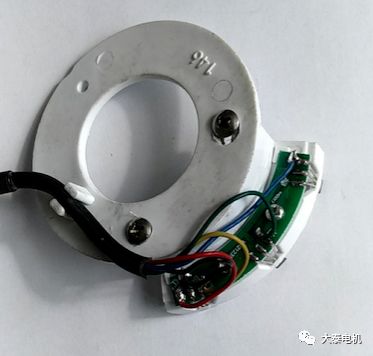

變檔2000W以上霍爾盤
十一.聯系我們
臺州市大泰機電有限公司
技術部：13373657888（蔡工）
銷售部：18958689888（梁經理）
13305769888（孫經理）
外貿部：18958512573（李經理）
售后部：13185624500（尤經理）
網址：http:// m.cxsjnxl.com
地址：臺州市黃巖區院橋鎮鑒湖山頭陳村
